一、機頂盒的連接
1、與用戶盒連接
2、與電視機連接
將隨機配置的視音頻線一端插入到機頂盒AV輸出接口，另一端插入到電視機 紅、白、黃 三色音視頻輸入接口，電視機如有多組音視頻輸入接口可任選一組。若您的電視機支持HDMI高清輸入，請使用HDMI線，連接機頂盒的HDMI輸出接口與電視機的HDMI輸入接口。機頂盒與電視機的連接示意圖如下：<img alt="光電機頂盒連接網絡” src=”/wp-content/uploads/2024/07/1421015777469287382.jpg” style=”border-width: 0px; border-style: solid; margin: 5px; width: 410px; height: 226px;” class=”aligncenter”>
注：①標清電視機可采用隨機配置的AV視音頻線與機頂盒相連。 ②高清電視機可采用AV視音頻線或HDMI線與機頂盒相連，建議采用HDMI線連接方式 （此種連接方式可保證高清節目信號傳輸質量）。
3、雙向網絡連接
廣電 一線通 用戶或廣電、聯通、電信、移動寬帶用戶在使用機頂盒雙向或互聯網功能時，由于線路入戶方式及接入設備不同，機頂盒連接與網絡設置也會不同，下面將結合不同用戶的業務開通方式分別加以介紹。 無寬帶網絡用戶 ，是指家庭中沒有接入廣電 一線通 和廣電、聯通、電信、移動寬帶網的用戶。廣電 一線通 用戶，是指家庭中接入廣電 一線通 設備的用戶。 廣電寬帶用戶，是指家庭中接入廣電寬帶網的用戶。其他寬帶用戶，是指家庭中接入聯通、電信、移動寬帶網的用戶。
⑴無寬帶網絡用戶開通廣電寬帶上網及互動電視業務 可到鄰近的濟南廣電營業廳辦理寬帶上網及互動電視業務。網絡接入分為寬帶或廣電 一線通 兩種接入方式，根據用戶現場網絡情況確定方式之一。①寬帶方式 寬帶方式是使用網線入戶的接入方式。為了使用一根入戶網線能夠保證同時接入機頂盒和計算機，需增加交換機或路由器等設備，交換機與機頂盒、計算機連接方式如下圖所示：
<img align="baseline" alt="機頂盒連接路由器” src=”/wp-content/uploads/2024/07/4290865523904453543.jpg” style=”border-width: 0px; border-style: solid; margin-left: 0px; margin-right: 0px; width: 553px; height: 366px;” class=”aligncenter”>
機頂盒網絡設置步驟如下： ⅰ在機頂盒主菜單界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【系統設置】 【網絡設置】。 ⅱ按遙控器右鍵移動至【TCP/IP模式】，繼續按遙控器右鍵切換為【PPPOE模式】，按遙控器上下鍵將焦點框移動至【自動撥號】，并按確認鍵。圖片顯示如下：
。②廣電 一線通 方式廣電 一線通 方式是使用濟南廣電安裝的廣電 一線通 設備通過有線電視同軸電纜進行信號傳輸?shù)慕K端接入方式。廣電 一線通 設備與機頂盒、計算機連接方式如下圖所示：
機頂盒網絡設置步驟同上。
⑵無寬帶網絡用戶開通互動電視業務可到鄰近的濟南廣電營業廳辦理互動電視業務。網絡接入分為寬帶或廣電 一線通 兩種接入方式，根據用戶現場網絡情況確定方式之一。
①寬帶方式

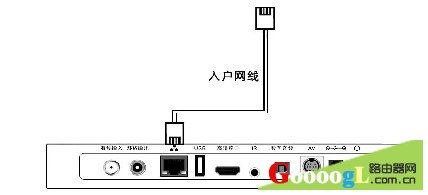

使用一根入戶網線只連接機頂盒，連接方式如下圖所示：
機頂盒網絡設置同手冊第59頁設置步驟。
②廣電 一線通 方式連接方式如下圖所示：
機頂盒網絡設置同手冊第59頁設置步驟。
⑶廣電寬帶用戶開通互動電視業務 可到鄰近的濟南廣電營業廳或進入機頂盒支持的 在線營業廳 辦理互動電視業務，網絡接入為寬帶接入方式。

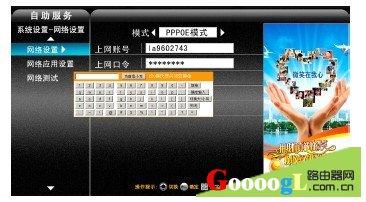

進入在線營業廳申請開通互動電視業務，具體操作流程如下：①機頂盒進行網絡連接與設置 ⅰ機頂盒與入戶寬帶網線相連，連接示意圖同用戶手冊第60頁寬帶方式。 ⅱ在機頂盒主菜單界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【系統設置】 【網絡設置】。 ⅲ按遙控器右鍵移到【TCP/IP模式】，繼續按遙控器右鍵切換為【PPPOE模式】，按遙控器上下鍵將焦點框移到【手動撥號】，并按確認鍵。 ⅳ按遙控器上下鍵將焦點框移到【上網賬號】，當焦點框變?yōu)榫G色時，頁面彈出小鍵盤，如下圖所示：

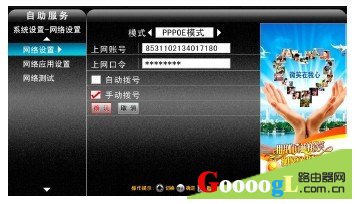

ⅴ輸入用戶廣電寬帶上網的賬號和密碼，按遙控器上下左右鍵單個選取，并顯示在小鍵盤的輸入欄。賬號輸入完畢后，將焦點框移到小鍵盤【確定輸入】，按遙控器確認鍵，完成輸入。密碼同樣按以上方法輸入。設置完畢后如下圖所示：
②登錄在線營業廳 在機頂盒主界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【在線營業廳】。③完成互動業務注冊 具體內容見用戶手冊第87頁互動業務注冊操作，完成互動業務注冊后就可以進行各類節目的點播。
注：①廣電寬帶用戶為保證能夠同時接入機頂盒和計算機 ，需增加交換機或路由器等設備，連接示意圖同用戶手冊第58頁寬帶方式。機頂盒網絡設置須由【手動撥號】改為【自動撥號】，具體操作同用戶手冊第59頁機頂盒網絡設置步驟。②只開通寬帶上網業務的廣電 一線通 用戶若需開通互動電視業務，可參考以上操作步驟。
⑷其它寬帶用戶開通互動電視業務 可到鄰近的濟南廣電營業廳或進入機頂盒支持的在線營業廳辦理互動電視業務。網絡接入分為ADSL撥號和寬帶兩種接入方式。 進入在線營業廳申請開通互動電視業務，具體操作流程如下（以ADSL撥號接入方式為例）：
①機頂盒進行網絡連接與設置ⅰ機頂盒與ADSL撥號設備相連，連接方式如下圖所示：
ⅱ在機頂盒主界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【系統設置】 【網絡設置】。 ⅲ按遙控器右鍵移到【TCP/IP模式】，繼續按遙控器右鍵切換為【PPPOE模式】，按遙控器上下鍵將焦點框移到【手動撥號】，并按確認鍵。 ⅳ按遙控器上下鍵將焦點框移到【上網賬號】，當焦點框變?yōu)榫G色時，頁面彈出小鍵盤。 ⅴ輸入用戶寬帶上網的賬號和密碼，按遙控器上下左右鍵單個選取，并顯示在小鍵盤的輸入欄。賬號輸入完畢后，將焦點框移到小鍵盤【確定輸入】，按遙控器確認鍵，完成輸入。密碼同樣按以上方法輸入。②登錄在線營業廳 在機頂盒主界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【在線營業廳】。
③完成互動業務注冊 具體內容見用戶手冊第87頁互動業務注冊操作，完成互動業務注冊后就可以進行各類節目的點播。

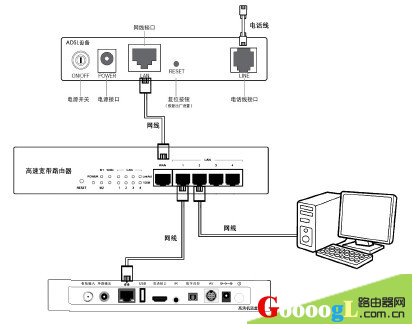

注：使用ADSL撥號方式接入的其它寬帶用戶為保證能夠同時接入機頂盒和計算機，需增加支持PPPOE認證方式的寬帶路由器，具體連接方式如下圖所示：
路由器使用寬帶上網賬號進行認證，具體配置可參考出廠說明書。采用動態分配或手動指定方式給機頂盒和計算機分配地址。 如采用動態分配地址，機頂盒設置如下：在機頂盒主界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【系統設置】 【網絡設置】，按遙控器右鍵將焦點框移到【TCP/IP模式】，按遙控器上下鍵將焦點框移到【自動獲取IP】和【自動獲取DNS】項，按確認鍵，如下圖所示：
如采用手動分配地址，機頂盒設置如下：在機頂盒主界面上操作機頂盒遙控器上下左右鍵移到【自助服務】 【系統設置】 【網絡設置】，按遙控器右鍵將焦點框移到【TCP/IP模式】，按遙控器上下左右鍵繼續移到【IP地址】項，當焦點框變?yōu)榫G色時根據所要設定的ip地址按遙控器的數字鍵進行輸入。【子網掩碼】、【網關地址】、【首選DNS服務器】、【備用DNS服務器】均按以上方式輸入。各項輸入完畢后，將焦點框移至【確認】，按遙控器確認鍵。如下圖所示：
注：為保證互動業務影片的點播質量，建議寬帶網絡接入帶寬不低于2M。
二、開機
1、插入機頂盒智能卡 機頂盒放置在適當位置，將智能卡圖文面向上，芯片面向下，沿箭頭指示方向插入智能卡插槽。
2、接通機頂盒及電視機電源
⑴接通機頂盒電源 ①機頂盒電源適配器的參數為：INPUT 100-240V 50/60Hz 0.5A ,請在上電前確認您所使用的電力環境符合上述要求。 ②機頂盒加電后按電源開關，前面板的電源指示燈亮起紅色，表明機頂盒已經接通交流電源。⑵接通電視機電源 ①確認電視機的電源線已經正確連接。 ②將電視機切換到視頻狀態。使用AV線連接時將電視機切換到AV模式，使用HDMI線連接時將電視機切換到HDMI模式，能夠看到機頂盒開機畫面。
【提示】 在進行連接前，請確認機頂盒、電視機等設備電源處于關閉狀態。如需拔插線纜，請斷開機頂盒、電視機的電源。
